DT-270-PH Uni-Slide
Elle Çalışan Sol/Sağ Kızaklı Uni-Slide Sistemi

DT-270-PH Uni-Slide System

Uniflow Güç Kaynağı

Kapton Besleme Modülü

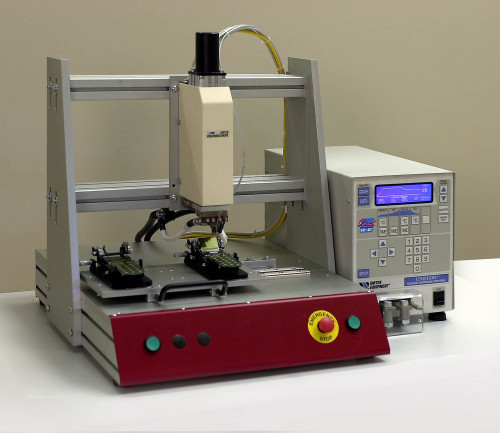

Sol-sağ kızaklı, masaüstü DT-270-PH Uni-Slide sistemi Sıcak Çubukla Lehimleme (Hot-Bar Soldering) için geliştirilen bir dizi
(yarı-)otomatik sistemden biridir. Masaüstü sistemler daha büyük ve daha karmaşık sistemlerle aynı birleştirme kalitesini sunarlar. İşçilik maliyetlerinin fazla yüksek olmadığı tüm üretim ortamlarında ideal bir fiyat-başarım oranı sağlarlar. "PH" darbeyle ısıtılan sıcak çubuk (Pulsed Heat) anlamına gelen bir kısaltmadır; bir başka seçenek olarak sabit sıcaklık (Constant Heat, CH) sistemi de temin edilebilir. Model "270" elle çalıştırılan iki konumlu bir kızağa sahiptir; sola sağa hareket edecek bir tarzda kurgulanmıştır. Sol-Sağ kızak parçaların bir tarafta konulup kaldırılmasını, birleştirme işleminin diğer tarafta yapılmasını sağlar. Eylemin aynı anda gerçekleşmesi sayesinde, "270" sistemi tüm kızak sistemleri içerinde en yüksek üretim hızına sahiptir.
Önerilen Seçenekler:
Kapton Besleme Modülü

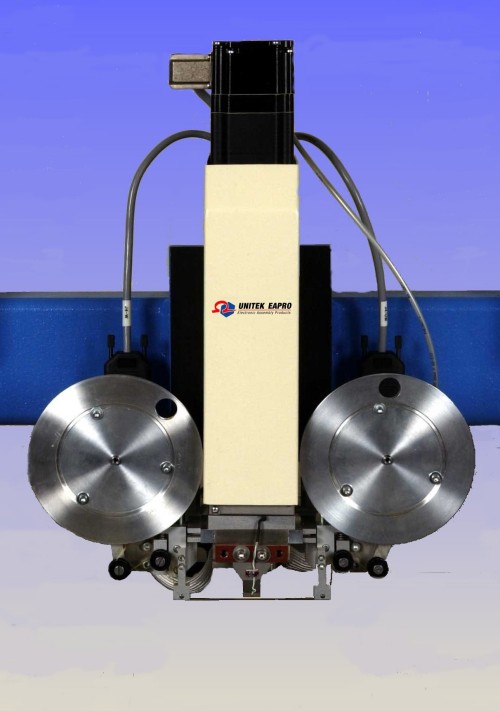

Thermode'un kirlenmesini önlemek ve lehimli bağlantı kalitesini en üst düzeyde tutmak için, thermode ve ürün arasında Kapton Besleme Modülü kullanılabilir. Bu modül iki çekme makarasından oluşur; bir makara Kapton sarılı olarak doludur, diğeri kullanılmış Kapton'u üzerine toplar. Kapton Besleme Modülü tüm masaüstü sistemlerine eklenebilir.

Hizalama Modülü
Eğer parçalarınız yüksek doğruluklu ince adım (fine-pitch) hizalama gerektiriyorsa, bir Optik Hizalama Modülü kullanılmasını öneririz. Bu modül, özel merceğiyle bir CCD kamera, özel aydınlatma, monitör ve güç kaynaklarından oluşmaktadır. Kullanıcının hızı ve doğruluğu kesinlikle artacaktır.

Ürün Tutucu Modül
Yüksek kaliteli MIYACHI EUROPE ürün tutucuları en iyi işlem kalitesini garanti eder. Ürün tutucular çok önemlidir, çünkü birleştirme kalitesi tutucu yüzeylerinin eş-düzlemliliğinden, parça ve malzemelerin incelikle hizalanmasından ve destek bloklarını oluşturan malzemenin seçiminden önemli ölçüde etkilenir. MIYACHI EUROPE bu modüllerin tasarımında yılların deneyimine sahiptir.

Masaüstü Serisi Broşürü (˶. 100 kB)pdf
Kapton Besleme Modülü Broşürü (˶ 100 kB)pdf
