DT-250-PH & DT-260-PH Uni-Slide (ACF/HSC)

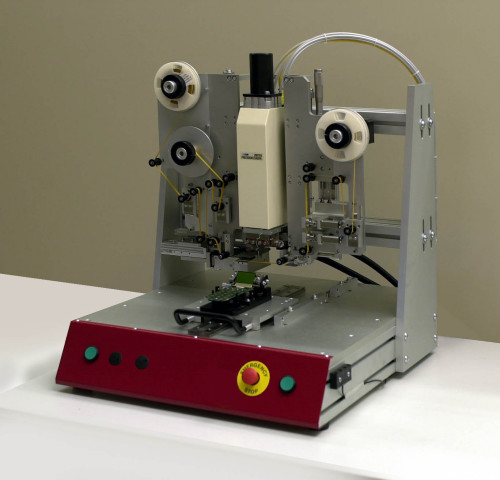

DT-250-PH, ACF Modülü ile

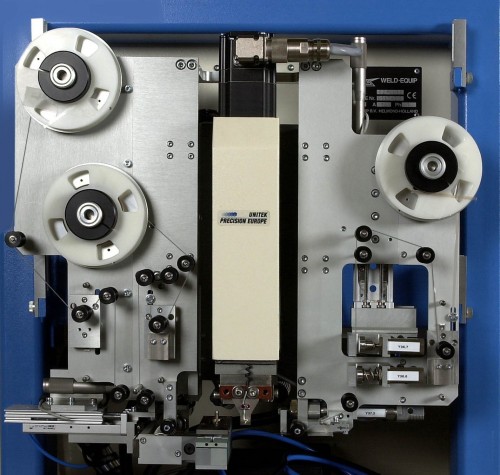

ACF Laminatör Modülü

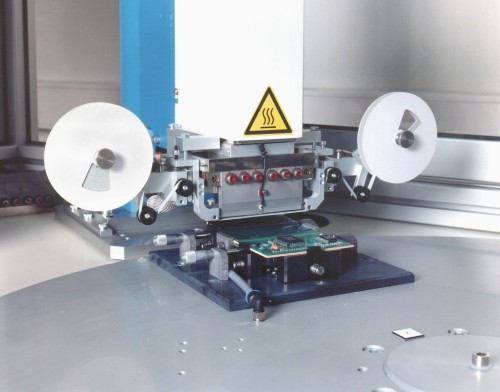

Interposer Modülü

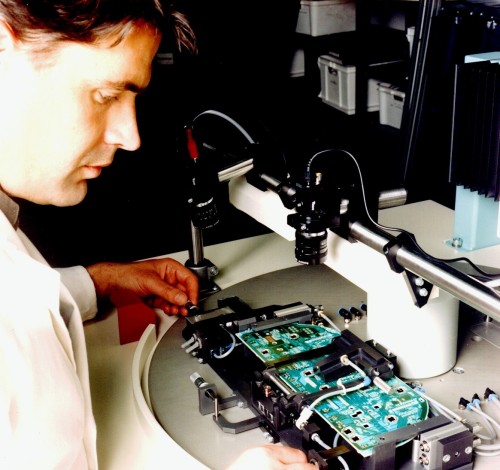

Ürün Tutucu
Masa üstü DT-250-PH ve DT-260-PH Uni-Slide serileri, ACF/Isıl Yağıştırma (Heat-Seal Bonding) için geliştirilen bir dizi
(yarı-)otomatik sistemin bir parçasıdır. "PH" darbeyle ısıtılan sıcak çubuk (Pulsed Heat) anlamına gelen bir kısaltmadır; bir başka seçenek olarak sabit sıcaklık (Constant Heat, CH) sistemi de temin edilebilir. Model "250" elle çalıştırılan 2 konumlu bir kızağa, model "260"ise 3 konumlu bir kızağa sahiptir. Masaüstü sistemler daha büyük ve daha karmaşık sistemlerle aynı birleştirme kalitesini sunarlar. İşçilik maliyetlerinin fazla yüksek olmadığı tüm üretim ortamlarında ideal bir fiyat-başarım oranı sağlarlar. Kızak, parçaların tutucu üzerine hemen kullanıcının önünde kolayca konulup kaldırılmasını sağlar. Eğer hizalama gerekiyorsa, burada ön konumda, kullanıcı ya da kamera için yeterince serbest hacim ve birleştirme kafası tarafından engellenmeyen bir görüş varken yapılır. Elle hareket ettirilen kızak yerinde kilitlenir, bu durum bir algılayıcı (sensor) tarafından izlenir. Algılayıcı parçanın doğru yerleştiğini doğrular ve iki elle verilen çalıştırma komutuyla birleştirme süreci başlar.
Seçenekler:
ACF Laminatör Modülü
Tam otomatik ACF Laminatör Modülü 2-katmanlı ACF malzemesi için çift makaralı bir laminatördür. Makaraya sarılı ACF laminatöre elle yüklenir. ACF Laminatör Modülü, ACF’i istenen yerin tam üzerine yerleştirir. Pnömatik birleştirme kafası sabit sıcaklık çubuğu ACF'i aşağı doğru bastırır, ayarlı bir basınç, programlanabilir süre ve sıcaklık uygulayarak ACF’in yüzeye ön-yapıştırılmasını yapar. Ön yapıştırma işleminden sonra kafa yukarı konumuna dönerken taşıyıcı bant katmanı soyulur. Katmanlanmış ACF’nin tümüyle ayrılması önceden ACF üzerinde önceden yapılmış olan kesik (yarı kesik yöntemi) sayesinde gerçekleşir.

ACP Dozlama Modülü
MIYACHI EUROPE ACP birleştirme teknolojisi için ACP Dozlama Modülünü geliştirmiştir. (ACP - Anisotropic Conductive Paste - Anizotropik iletken krem) Bu Modül tüm Miyachi Europe Sistemlerine takılabilir. ACP Dozlama Modülü iğne vanasını birleştirilecek nokta üzerine getirecek bir doğrusal hareket sistemine sahiptir.

Interposer Modülü
Bu modül birleştirme işlemi sırasında Sıcak Çubuğu ve ürünleri korumak aynı zamanda da birleşme kuvvetini artırmak için kullanılır. Özellikle PCB tarafında, interposer modülü yapıştırıcıyı PCB yolları arasındaki boşlukları doldurmaya zorlar, dah güçlü bir bağlantı oluşmasını sağlar.

Hizalama Modülü
Eğer parçalarınız yüksek doğruluklu ince adım (fine-pitch) hizalama gerektiriyorsa, bir Optik Hizalama Modülü kullanılmasını öneririz. Bu modül, özel merceğiyle bir CCD kamera, özel aydınlatma, monitör ve güç kaynaklarından oluşmaktadır. Kullanıcının hızı ve doğruluğu kesinlikle artacaktır.

Ürün Tutucu Modül
Yüksek kaliteli MIYACHI EUROPE ürün tutucuları en iyi işlem kalitesini garanti eder. Ürün tutucular çok önemlidir, çünkü birleştirme kalitesi tutucu yüzeylerinin eş-düzlemliliğinden, parça ve malzemelerin incelikle hizalanmasından ve destek bloklarını oluşturan malzemenin seçiminden önemli ölçüde etkilenir. MIYACHI EUROPE bu modüllerin tasarımında yılların deneyimine sahiptir.

Masaüstü Serisi Broşürü (˜ 100 kB)pdf
Interposer Modülü Broşürü (˜ 100 kB)pdf
