DT-270-PH Uni-Slide (ACF/HSC)
Uni-Slide system with manual Left/Right slide

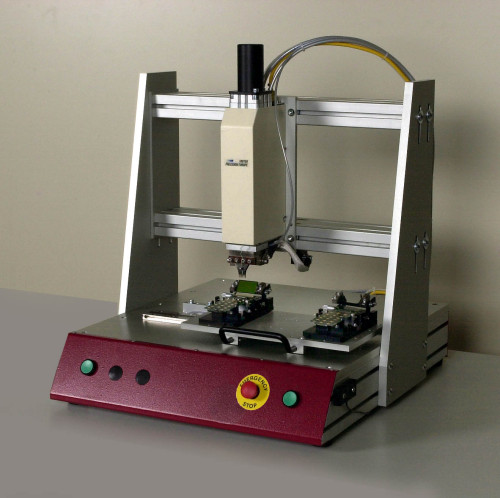

DT-270-PH Uni-Slide

ACF Laminatör Modülü

Interposer Modülü

Ürün Tutucu
Sol-sað kýzaklý, masaüstü DT-270-PH Uni-Slide sistemi ACF/Isýl Yapýþtýrma (Heat-Seal Bonding) için geliþtirilen bir dizi
(yarý-)otomatik sistemden biridir. Masaüstü sistemler daha büyük ve daha karmaþýk sistemlerle ayný birleþtirme kalitesini sunarlar. Ýþçilik maliyetlerinin fazla yüksek olmadýðý tüm üretim ortamlarýnda ideal bir fiyat-baþarým oraný saðlarlar. "PH" darbeyle ýsýtýlan sýcak çubuk (Pulsed Heat) anlamýna gelen bir kýsaltmadýr; bir baþka seçenek olarak sabit sýcaklýk (Constant Heat, CH) sistemi de temin edilebilir. Model "270" elle çalýþtýrýlan iki konumlu bir kýzaða sahiptir; sola saða hareket edecek bir tarzda kurgulanmýþtýr. Sol-Sað kýzak parçalarýn bir tarafta konulup kaldýrýlmasýný, birleþtirme iþleminin diðer tarafta yapýlmasýný saðlar. Eylemin ayný anda gerçekleþmesi sayesinde, "270" sistemi tüm kýzak sistemleri içerinde en yüksek üretim hýzýna sahiptir.
Seçenekler:
ACF Laminatör Modülü
Tam otomatik ACF Laminatör Modülü 2-katmanlý ACF malzemesi için çift makaralý bir laminatördür. Makaraya sarýlý ACF laminatöre elle yüklenir. ACF Laminatör Modülü, ACF’i istenen yerin tam üzerine yerleþtirir. Pnömatik birleþtirme kafasý sabit sýcaklýk çubuðu ACF'i aþaðý doðru bastýrýr, ayarlý bir basýnç, programlanabilir süre ve sýcaklýk uygulayarak ACF’in yüzeye ön-yapýþtýrýlmasýný yapar. Ön yapýþtýrma iþleminden sonra kafa yukarý konumuna dönerken taþýyýcý bant katmaný soyulur. Katmanlanmýþ ACF’nin tümüyle ayrýlmasý önceden ACF üzerinde önceden yapýlmýþ olan kesik (yarý kesik yöntemi) sayesinde gerçekleþir.

ACP Dozlama Modülü
MIYACHI EUROPE ACP birleþtirme teknolojisi için ACP Dozlama Modülünü geliþtirmiþtir. (ACP - Anisotropic Conductive Paste - Anizotropik iletken krem) Bu Modül tüm Miyachi Europe Sistemlerine takýlabilir. ACP Dozlama Modülü iðne vanasýný birleþtirilecek nokta üzerine getirecek bir doðrusal hareket sistemine sahiptir.

Interposer Modülü
Bu modül birleþtirme iþlemi sýrasýnda Sýcak Çubuðu ve ürünleri korumak ayný zamanda da birleþme kuvvetini artýrmak için kullanýlýr. Özellikle PCB tarafýnda, interposer modülü yapýþtýrýcýyý PCB yollarý arasýndaki boþluklarý doldurmaya zorlar, dah güçlü bir baðlantý oluþmasýný saðlar.

Hizalama Modülü
Eðer parçalarýnýz yüksek doðruluklu ince adým (fine-pitch) hizalama gerektiriyorsa, bir Optik Hizalama Modülü kullanýlmasýný öneririz. Bu modül, özel merceðiyle bir CCD kamera, özel aydýnlatma, monitör ve güç kaynaklarýndan oluþmaktadýr. Kullanýcýnýn hýzý ve doðruluðu kesinlikle artacaktýr.

Ürün Tutucu Modül
Yüksek kaliteli MIYACHI EUROPE ürün tutucularý en iyi iþlem kalitesini garanti eder. Ürün tutucular çok önemlidir, çünkü birleþtirme kalitesi tutucu yüzeylerinin eþ-düzlemliliðinden, parça ve malzemelerin incelikle hizalanmasýndan ve destek bloklarýný oluþturan malzemenin seçiminden önemli ölçüde etkilenir. MIYACHI EUROPE bu modüllerin tasarýmýnda yýllarýn deneyimine sahiptir.

Masaüstü Serisi Broþürü (˜ 100 kB)pdf
Interposer Modülü Broþürü (˜ 100 kB)pdf
